读卡器在进行EMC（电磁兼容性）测试时，需确保其符合相关电磁干扰（EMI）和电磁抗扰度（EMS）标准，以保障设备在电磁环境中正常工作且不对其他设备造成干扰。以下是读卡器EMC测试的关键要点：

一、EMC测试的主要内容

EMC测试主要包括两个方面：

电磁干扰（EMI）测试：评估读卡器自身产生的电磁干扰是否在规定限值内，避免对周围设备造成影响。

辐射发射测试：测量读卡器通过空间传播的电磁辐射强度，频率范围通常为30MHz至18GHz。

传导发射测试：测量读卡器通过电源线或信号线传导的电磁干扰，频率范围一般为150kHz至30MHz。

电磁抗扰度（EMS）测试：评估读卡器在外部电磁干扰环境下的抗干扰能力，确保其正常工作。

静电放电抗扰度测试：模拟人体带电接触读卡器时的静电放电，测试其耐受能力。

射频辐射电磁场抗扰度测试：评估读卡器在射频电磁场中的抗干扰能力，频率范围一般为80MHz至1GHz。

电快速瞬变脉冲群抗扰度测试：模拟雷电或开关操作产生的瞬变脉冲干扰，测试读卡器的耐受能力。

浪涌（冲击）抗扰度测试：模拟雷击或大电流切换产生的浪涌电压，测试读卡器的耐受能力。

射频场感应的传导骚扰抗扰度测试：评估读卡器在射频电磁场中的传导抗扰度，频率范围一般为150kHz至230MHz。

电压跌落、短时中断和电压变化抗扰度测试：评估读卡器在电网电压波动时的抗干扰能力。

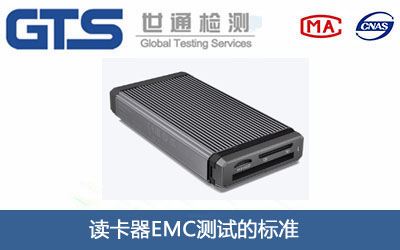

二、读卡器EMC测试的标准

读卡器的EMC测试通常遵循以下国际和国内标准：

EMI标准：

CISPR 32/GB/T 9254.1：信息技术设备的辐射发射和传导发射限值。

CISPR 11/GB 4824：工业、科学和医疗设备的射频骚扰限值。

EMS标准：

IEC 61000-4-2/GB/T 17626.2：静电放电抗扰度测试。

IEC 61000-4-3/GB/T 17626.3：射频辐射电磁场抗扰度测试。

IEC 61000-4-4/GB/T 17626.4：电快速瞬变脉冲群抗扰度测试。

IEC 61000-4-5/GB/T 17626.5：浪涌（冲击）抗扰度测试。

IEC 61000-4-6/GB/T 17626.6：射频场感应的传导骚扰抗扰度测试。

IEC 61000-4-11/GB/T 17626.11：电压跌落、短时中断和电压变化抗扰度测试。

三、读卡器EMC测试的常见问题及解决方案

辐射发射超标：

问题原因：读卡器的时钟信号、接口设计或电源部分可能产生高频谐波干扰。

解决方案：

在接口处增加共模电感或滤波电容，抑制高频噪声。

对时钟信号进行滤波处理，如增加π型滤波器。

优化PCB布局，减少高频信号环路面积。

静电放电抗扰度不足：

问题原因：读卡器的外壳或接口缺乏静电防护设计。

解决方案：

在接口处并联TVS二极管，快速泄放静电电荷。

增加外壳的导电涂层或接地设计，提高静电耗散能力。

浪涌抗扰度不足：

问题原因：读卡器的电源部分缺乏浪涌保护。

解决方案：

在电源入口处增加浪涌保护器（SPD），限制浪涌电压。

使用具有浪涌抑制功能的电源模块。

四、读卡器EMC测试的流程

测试准备：

确定测试标准和测试项目。

准备测试样品和必要的辅助设备（如电源、天线、耦合/去耦网络等）。

预测试（可选）：

在正式测试前进行预测试，初步评估读卡器的EMC性能。

根据预测试结果进行设计优化。

正式测试：

按照标准要求进行各项EMC测试。

记录测试数据，判断是否符合标准限值。

测试报告：

生成详细的测试报告，包括测试条件、测试数据、结果分析和改进建议。

整改与复测：

如测试不合格，根据测试报告进行设计整改。

重新进行测试，直至符合标准要求。

五、读卡器EMC测试的案例分析

案例背景：某公司生产的读卡器在进行辐射发射测试时，发现12.56MHz及其倍频点超标。

问题分析：

通过测试数据分析，发现超标频点与读卡器的时钟信号频率相关。

检查读卡器的PCB设计，发现时钟信号未进行滤波处理，且接口设计不合理，缺乏滤波措施。

解决方案：

在时钟信号线上增加π型滤波器，抑制高频谐波。

在读卡器接口处增加共模电感，减少接口辐射。

优化PCB布局，缩短高频信号走线，减少环路面积。

测试结果：

整改后重新进行辐射发射测试，读卡器的电磁辐射强度显著降低，符合GB 9254-CLASS B标准要求。
